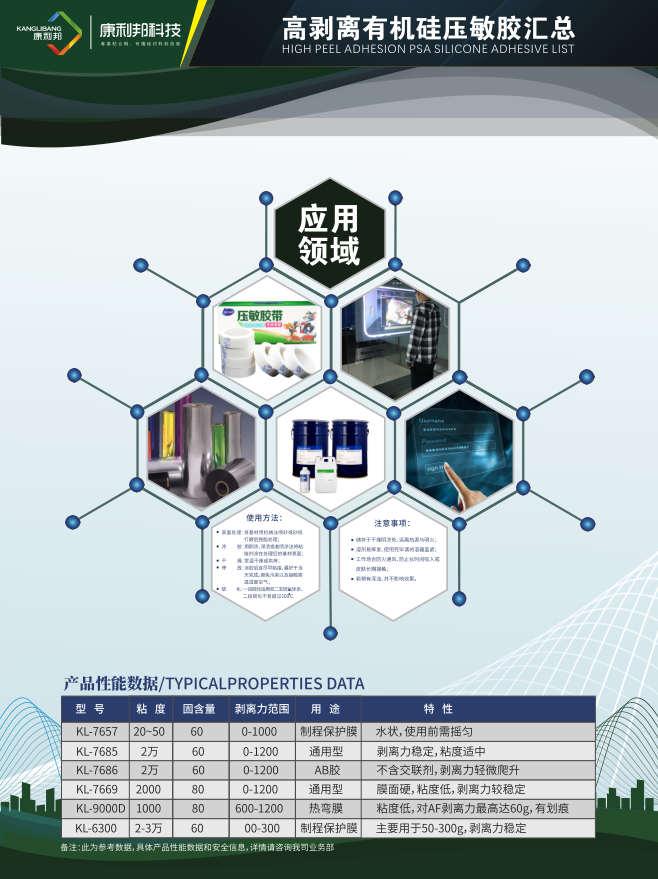

点击图片查看原图
KL-6620:KL-7685:5015:KL-299T:PT-4000: 溶 剂=100：20：0.8：3.2：1.0
① 按比例称取物料，首先将299T和部分溶剂混合均匀，然后再依次加入6620→7685→5015，其中5015应加溶剂稀释后加入，混合搅拌20分钟达到均匀,最后 把PT-4000用溶剂稀释后加入，搅拌10分钟达到均匀；
② 采用涂布法或压延法将硅胶胶水均匀涂在PET膜上；
③ 固化：
1） 试验室涂布工艺10μm 时：140℃ *48s烘烤即可。
2） 生产涂布参考工艺：烘箱温度设定为依此从90℃到160℃再到140℃，烘烤时间和温度是根据涂布量来调整,当涂布的干胶厚度在10μm时，胶水的烘烤时间控制在50～60秒之间，当涂布的干胶厚度在20μm时，胶水的烘烤时间应控制在100～120秒为宜，请根据具体设备和工艺来改变。
联系方式：
138 2356 4982唐淋
139 2376 6484岳胜武
网址：www.sz-kangli.com
地址：深圳市龙华新区大浪街道办新围第三工业区H栋
